Качественная акустическая система минимонитор 5+1 своими руками

Качественная акустическая система минимонитор 5+1 своими руками

Привет всем любителям самоделок, каждый ценитель музыки желает иметь у себя дома хорошую акустику, но не всегда хватает средств на ее приобретение и сделать свою акустику буду куда качественнее той, что предлагает нам производитель. Именно в этой статье я расскажу, как автор воплотил идею сделать хорошую качественную акустику в жизнь.

Для того, чтобы сделать данную акустическую систему, нам понадобятся:
* МДФ толщиной 16 мм.
*Синтепон размером 30 на 30 см.

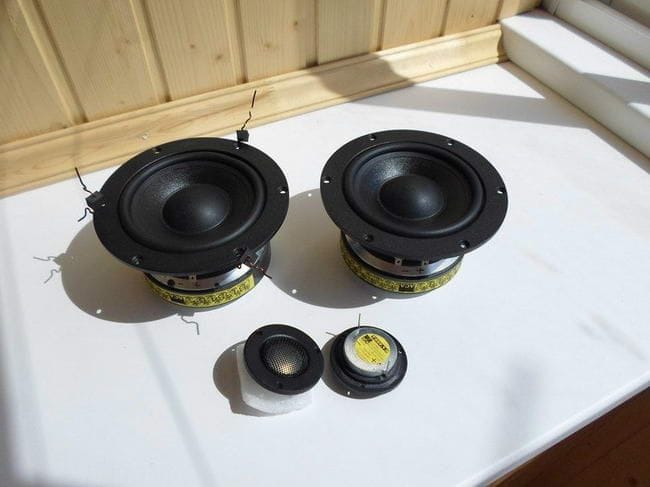

* Пятидюймовый НЧ динамик фирмы Асалаб B1354.8.
* Клей ПВА.
* Фрезер.
* Струбцины.

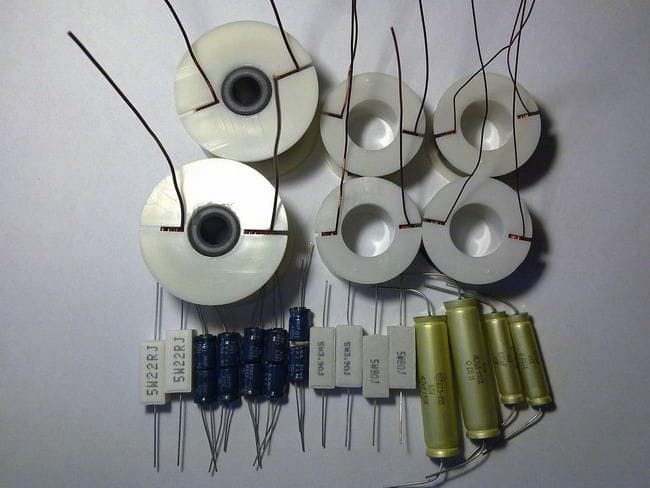

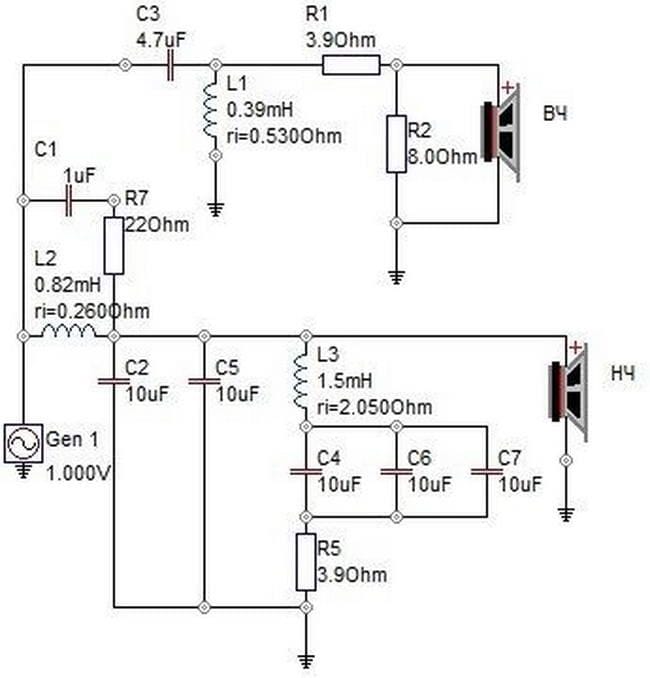

* Для фильтров катушки индуктивности 0,82 мГн , их сопротивление 0,26Ом: 1,5мГн 2Ом и 0,39мГн 0,53Ом.
* Многожильный провод сечением >1,5мм.
* ВЧ динамик, тоже от фирмы Асалаб T252.1.8, фирма может отличаться от ваших предпочтений.

Также необходимы инструменты, такие как:
* Электролобзик.
* Шлифовальная машинка.

Вот и все необходимое готово, теперь приступаем к изготовлению.

Шаг первый.

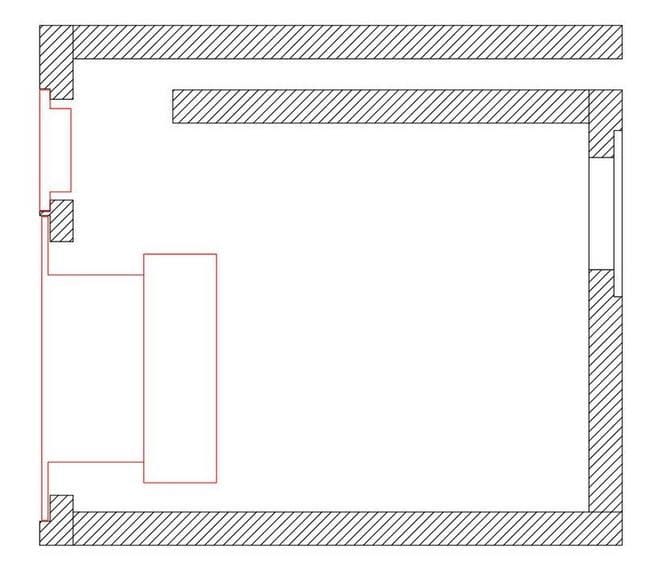

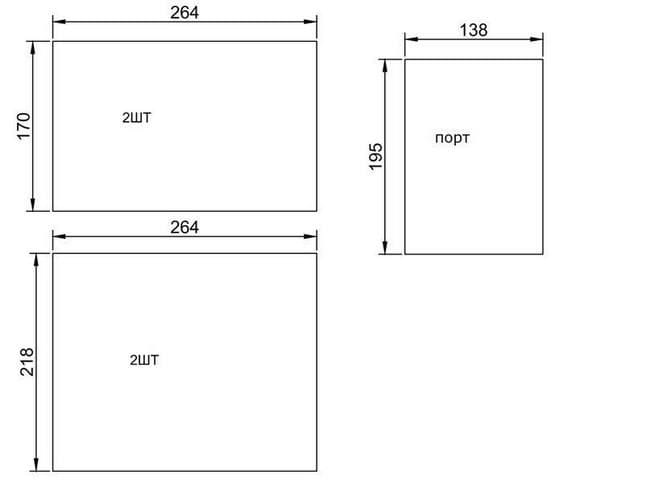

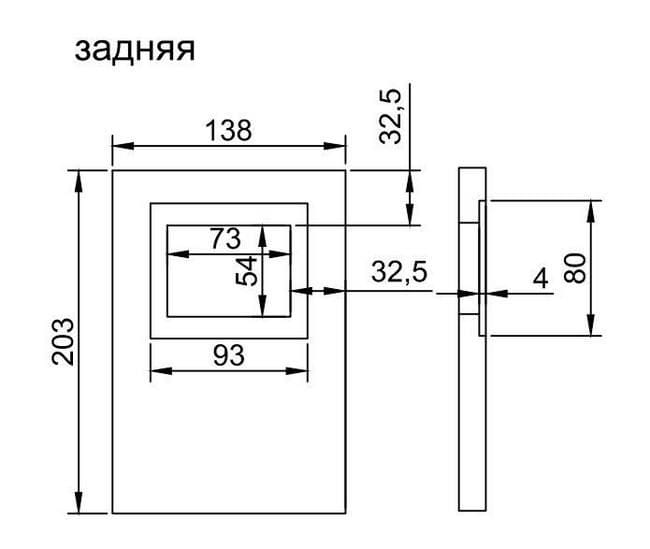

Сначала необходимо определиться с размерами будущей акустики. Делаем составные части, выпиливая их из МДФ с помощью электролобзика по чертежу, предложенному автором. Выпиливать отверстия под динамики необходимо только индивидуально, так как размеры могут не совпадать с теми, что показаны на чертеже.

Шаг второй.
После того, как все детали готовы приступаем к их сборке в одно целое.

Клеить данные части корпуса лучше на клей ПВА, он хорошо сцепляется с МДФ и достаточно прочно держит конструкцию. Внутри корпуса размещаем синтепон размером 30*30см, а затем промазываем все стыки, которые будут соприкасаться с другой частью и притягиваем с помощью струбцин, ожидая полного высыхания клея в течении одних суток.

Шаг третий.

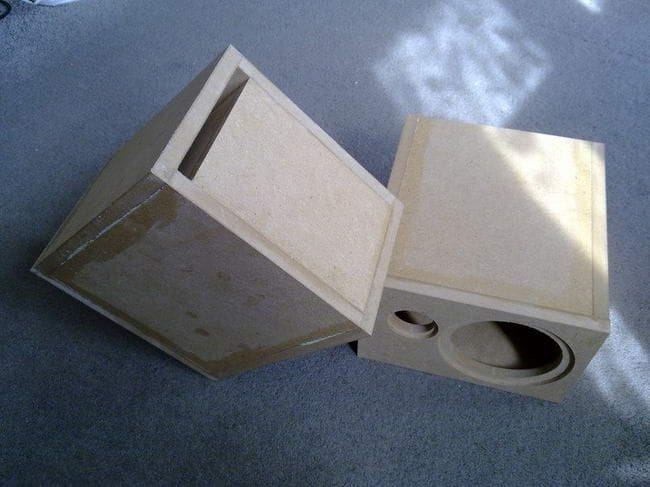

Готовые корпуса для акустики выглядят так, как на фото.

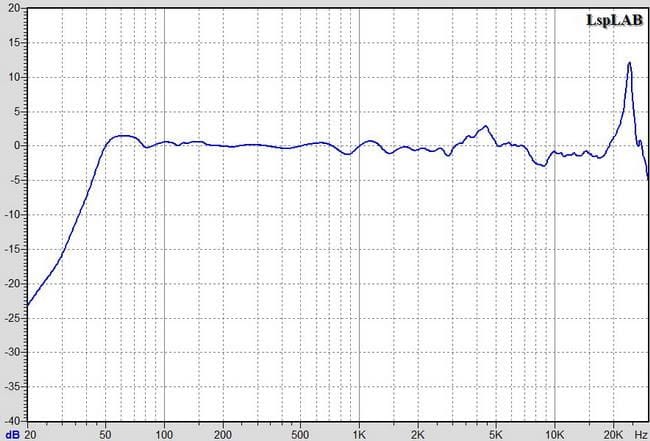

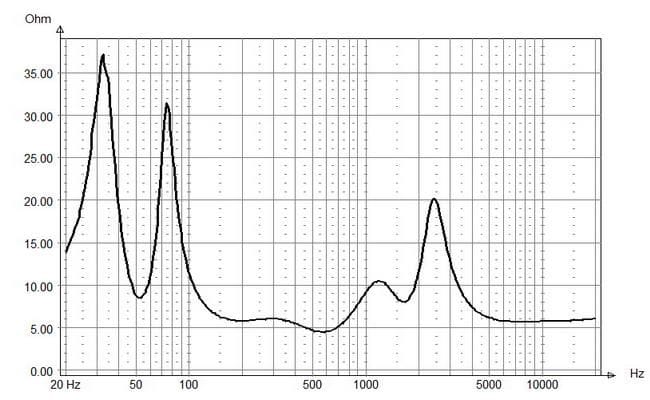

Также прилагается несколько графиков необходимых характеристик фильтров.

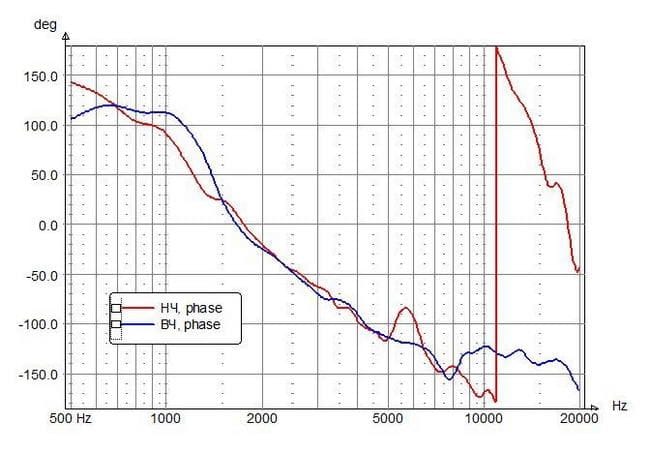

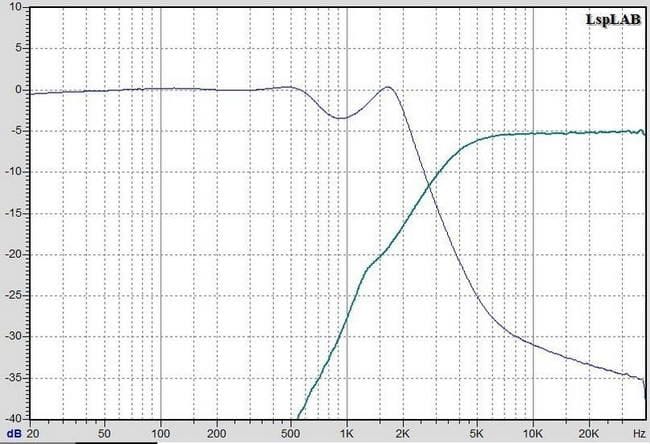

Передаточные функции фильтров

Шаг пятый.
На данном этапе красим корпуса, краска на грунтовку ложится хорошо, что нам и требовалось.

Читать еще:  Как сделать попкорницу своими руками

В завершении необходимо уместить фильтры внутри корпуса, завинтить динамики на саморезы, заранее окрашенные в черный цвет. На этом самодельная акустика готова.

Сделай сам. Как подключить 5.1 акустику к любому устройству

Сегодня научу вас подключать аудиосистемы 5.1 к девайсам без поддержки многоканального звука. Любым.

Итак, представим ситуацию: у вас уже есть неплохая многоканальная аудиосистема. Подчеркнем — аналоговая, в качестве входов используются классические разъема RCA (тюльпан). При этом в результате модернизации гаджетов устройств с подходящими интерфейсами систему нельзя задействовать.

Как подключить такую 5.1-канальную акустику к устройствам с цифровым выходам HDMI/Toslink, популярному USB или использовать стереовыход? Или, как преобразовать многоканальный цифровой аудиосигнал в многоканальный аналоговый?

Настоящий и «виртуальный» многоканальный звук


Настоящая многоканальная аудиодорожка выводит голос в центральный канал, эффекты и музыка — в тыловые и фронтальные колонки. Либо — в соответствии с распределением при записи (в некоторых стандартах многоканального звука).

«Виртуальное» многоканальное аудио распределяется в соответствии с спектральной характеристикой воспроизводимого звука. Программные и аппаратные средства разбирают сигнал на компоненты по заранее определенным алгоритмам, и распределяют звуки вокруг точки прослушивания, создавая объемное звучание.

Способ 1. Не жалеем средств на качественный звук


Проще всего — купить многоканальный ресивер под свои предпочтения и нужды. Самый простой, самый эффективный. И самый всеядный.

Покупка даст разнообразные интерфейсы ввода-вывода для видео- и аудиосигнала, сможет самостоятельно декодировать файлы и станет центром домашней развлекательной системы. Всегда можно подобрать модель с необходимым количеством подходящих входов — и RCA в ресиверах живее всех живых.

Современные ресиверы поддерживают улучшенные алгоритмы распределения звука, в том числе Dolby Atmos, который умеет раскидывать любое число дорожек на любое число динамиков с учетом акустических свойств помещения.

Недостаток решения — стоимость. Она начинается от 10 тысяч рублей за б/у и от 30 тысяч за ресивер с поддержкой Dolby Atmos.

К тому же, ресиверы обладают внушительными габаритами. Хорошо, если место и интерьер позволяют. А если нет?

Способ 2. (Digital) Optical -> Multichannel Analog


Ради этого статья и затевалась. Мне часто задают вопросы вида: «Как подключить мой домашний кинотеатр к новому телевизору? У него нет аналоговых аудиовыходов!».

У моего DEXP есть только двухканальный мини-джек и оптический Toslink. На время до покупки новой акустики старый комплект 5.1 я подключил при помощи такого китайского конвертера.

Внутри устройства прячется довольно примитивный цифроаналоговый преобразователь и DSP-процессор — микросхема, отвечающая за микширование, эквалайзинг и эффекты.

Читать еще:  Делаем zapper своими руками

Применение очень простое — подключаем в аналоговые RCA-выходы акустическую систему, с другой стороны подаем аудиосигнал через коаксикальный или оптический разъем и внешнее питание от комплектного блока питания.

Если сигнал соответствует числу подключенных каналов акустики — он проходит без микширования и обработки. Как есть.

То есть, если у фильма 5.1-канальная аудиодорожка, и мы используем соответствующую аудиосистему — качество звука будет таким же, как в оригинале.

Если на него подается двухканальная дорожка, то сигнал преобразовывается с помощью «виртуального» микширования в процессоре, и раскидывается на все колонки.

Конечно, это сильно отличается от настоящего 5.1-канального звука, но, все-таки — звучит приятнее, чем обычное стерео. Если, конечно, мы говорим о фильмах.

Так можно подключить акустику и к другим устройствам — например, через обычных выход для наушников ноутбука, планшета или плеера.

Но на выходе получится только виртуальный 5.1-канальный звук, даже если изначальная дорожка — многоканальная. Из стереоразъема иного получить не выйдет.

При необходимости, конвертер позволяет воспроизводить любой входящий аудиосигнал в двухканальный. Удобно для музыкальных систем стандарта систем 2.1, а так же в тех случаях, когда DSP-конвертер воспроизводит дорожку некорректно.

Способ 3. HDMI -> Multichannel Analog


Вариант с использованием HDMI более перспективен, поскольку этот интерфейс используется в современных гаджетах намного чаще.

Для передачи многоканальной аудиодорожки разъем в источнике звука должен поддерживать протокол HDMI Arc. В противном случае, будет транслироваться обычное стереосигнал, который будет преобразовываться в «виртуальный» 5.1 программным путем.

Если HDMI поддерживает эту функцию, можно приобрести такой конвертер. Данная коробочка поддерживает и сквозную передачу составного сигнала: подключив источник по HDMI, можно отдельно вывести звук на аудиосистему через коаксикальный, оптический или аналоговый разъемы, при этом запустив видеоряд на проектор или телевизор.

Способ 4. USB -> Multichannel Analog


Большинство предлагаемых на просторах интернета китайских «многоканальных USB-аудиокарт» довольно примитивные обманки, выдающие обработанное стерео. Сэкономить не получится.

Другое дело — внешние аудиокарты. Некоторые из них способны выдавать многоканальный звук, и подходят для подключения к планшетам, ноутбукам, настольным компьютерам.

К сожалению, даже Smart TV, не говоря о большинстве устройств с пропиетарными прошивками (ресиверы, медиаплееры) не смогут распознать ее как аудиоустройство. Поэтому Creative Sound Blaster Omni Surround 5.1, Creative X-Fi Surround 5.1 Pro или ST Lab M-330 USB подойдет только как компьютерные аксессуары, либо в случае раздельной трансляции звука и видеоряда с компьютера. А это уже совсем другая история.

Читать еще:  Приспособление для вдавливания поршней тормозных суппортов своими руками

«Китайская коробка» или полноценный ресивер?


На самом деле, выбор неоднозначен. При необходимости связывать несколько устройств в единую систему выбор очевиден.

Однако, покупка ресивера здорово ударит по бюджету, и при отсутствии необходимости масштабирования развлекательной системы станет неоправданной тратой. Коробочка вполне справляется с поставленными задачами, если необходимо связать акустику и единственный источник звука.

Так зачем платить больше?

(4.79 из 5, оценили: 14)

Николай Маслов

Инженер-пилотажник/аудитор/физик/музыкант. Просто о сложном, новые тренды и mindful consumption.

Попала в руки 5.1-система без усилителя, что делать?

Здравствуйте, мне случайно перешли в руки колонки с сабвуфером от аудиосистемы 5.1. Но нет ни усилителя, ни ресивера, ничего к чему бы это можно было подсоединить. Как можно это оживить и подключить? С такими вещами имею дело впервые, что делать не знаю.

Ответы

в этот активный саб врубаете все колонки, и мобильничек. Врубаете в розетку, получится йах йаф

Он не активный, туда только два провода втыкаются..

ну если вы совсем чайник то сделайте селфи рядом с системой. и сюда пришлите. мы на вид быстрее сообразим что за система у вас. 5.1 от дк в одной коробке 5.1 от компа или 5.1 чего поинтереснее.

Все совсем сложно это как то.

Начальную yamaha к этому добру вхатит.

Ваш пассивный саб подключите к клемам «В» колонок.

найдёте ещё одну колонку, тоже можно будет подключить, что бы 6.1 сделать.

За 100€ Подходящее решение к мегабюджетным сателитам.

P.S. Пока написал, сам познакомился, что нельзя пассивный саб поключать к выходу колонок.

ой. сразу с сабом не собразил. вижу одна дырка и нет динамика на боку. прям залип в размышлениях. потом вспомнил как это работает.

в общем это колонки и саб от системы дк в одной коробке.

звучать они будут как компьютерные колонки 5.1 тыщ за 10 если к ним добавить 2500рублей и кое чему научиться. (держать в руках паяльник и тыкать им в проводочки. ) если кочено хотите научиться разбираться. у вас есть хороший шанс темку освоить. потом научитесь на ардуинке роботиков делать да мигающие подсветочки разные да холодильник с автоматической пивоналивайкой. все друзья заценят да и девченки тоже поцелуями навык отметят. хотите. я расскажу вам как и что изучить. максимум за месяц по часу в день вопрос разрулите.
