Строю модель парохода на радиоуправлении с паровой машиной

Строю модель парохода на радиоуправлении с паровой машиной. Часть три, первый пуск паровичка.

Всем доброго времени суток! Продолжаю постройку парохода, сегодня у меня отличная новость, не прошло и месяца с запуска проекта а паровичек уже крутится!

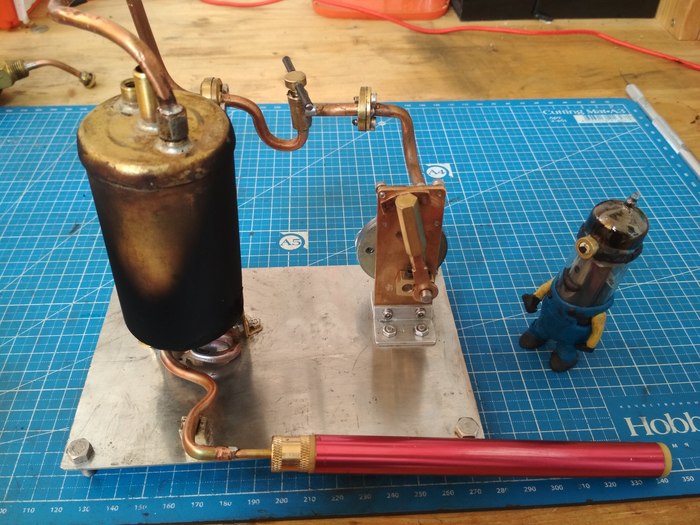

Вот так это выглядит на текущем этапе. Со стабильностью машинки еще есть некоторые проблемы, установка требует доработки и настройки, но она уже крутится и это главное.

В первую очередь как мне кажется доработки требует сама горелка.

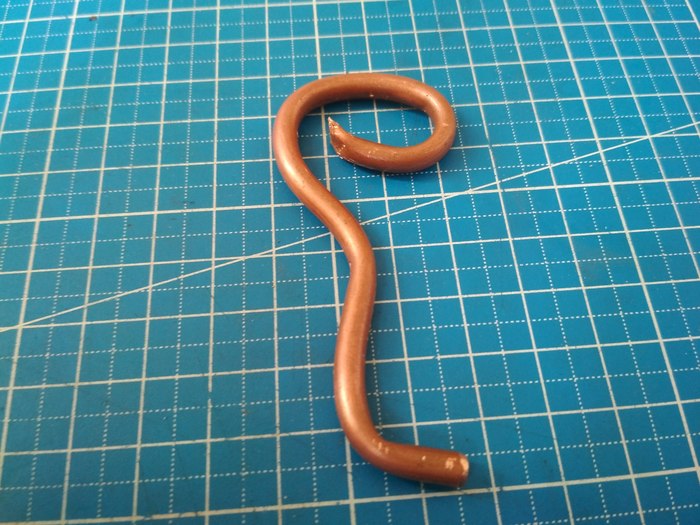

Кстати пару слов о ней: в прошлом эта обычная дешевенькая горелка из Китая за пару баксов, у которой я произвел ампутацию хоботка и припаял вместо него свою конфорку, сделанную из вот такого кусочка тормозной трубки:

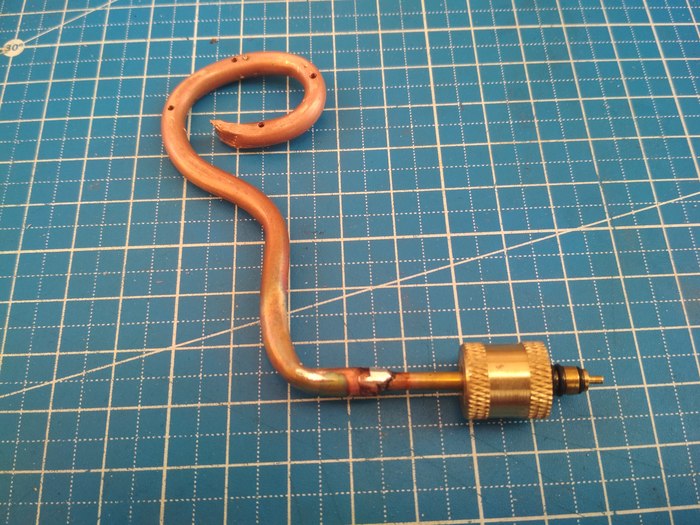

зажал и пропаял дальний конец и насверлил в ней немного отверстий. потом срастил с родным хоботком, получилось вот так:

В целом горелка дает немного недостаточно тепла для стабильной работы, это будет хорошо видно на видосе который я оставлю, по традиции в комментариях, но как мне кажется этот вопрос можно решить. С другой стороны горелка как мне кажется гораздо лучше подходит для дистанционного управления машиной чем сухое горючее, так как ее работу легче регулировать с помощью RC.

В процессе запуска кстати обнаружился недостаток в колен вале и я проточил такие вот «ободки»

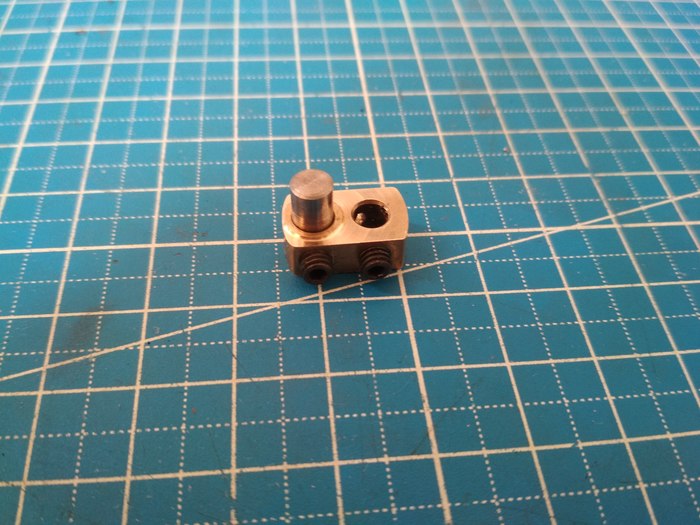

вокруг крепления обоих валов (второй с обратной стороны точно такой же) такой вот ободок помог очень сильно, снизил трение и увеличил стабильность работы

Информации и фоток на этот раз получилось не так много, но работа по запуску и настройке была проделана очень большая.

Всем спасибо и до скорых встреч! Видосик с запусками, в том числе и самый первый пуск в комментариях 😉
